1.概述

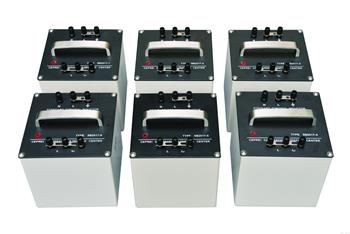

SB2017型标准电感器组既可作为三电极电感器又可作为二电极电感器使用。电感量范围:100μH、1mH、10mH、100mH、1H、10H。

   本电感器组均采用镯环形空芯电感线圈,具有完善的电磁屏蔽及严格的防潮措施与独特的温度补偿技术,抗电磁干扰能力强、防潮性能好、温度系数小。受环境条件影响很小,实用性强。

该电感器组适合于各计量、科研、学校与生产部门及实验室作为电感标准,特别适合于现场检定/校准LCR测量仪。

2.使用环境条件(参考条件)

        环境温度:(20±2)℃

        相对湿度:50%±20%

3.主要技术参数

   3.1 电感量范围

SB2017-1: 100μH;

SB2017-2: 1mH;

SB2017-3: 10mH;

SB2017-4: 100mH;

SB2017-5: 1H;

SB2017-6: 10H;

   3.2 年变化:±(1×10-4 L+0.05μH)

   3.3 最大允许误差

SB2017-1: ±0.05%;

SB2017-2: ±0.02%;

SB2017-3: ±0.02%;

SB2017-4: ±0.02%;

SB2017-5: ±0.02%;

SB2017-6: ±0.05%

   3.4 直流电阻值

SB2017-1:   ≤0.30Ω;

SB2017-2:   ≤1.5Ω;

SB2017-3:   ≤5.5Ω;

SB2017-4:   ≤53.0Ω;

SB2017-5:   ≤540.0Ω;

SB2017-6:   ≤5.09kΩ

   3.5 温度系数

        +3×10-5/℃


   3.6 检定频率



       SB2017-1~SB2017-5:(1000±2)Hz

       SB2017-6:(100±2)Hz

  3.7 最大工作电流:



  SB2017-1:  0.90A;

  SB2017-2:  0.40A;

  SB2017-3:  0.20A;

  SB2017-4:  0.068A;

  SB2017-5:  0.021A;

  SB2017-6:  0.007A

  3.8 绝缘电阻

      >100MΩ

 3.9 外型尺寸

       177 mm×177mm×220mm

  3.10重量

  SB2017-1:  3.5kg;

  SB2017-2:  3.5kg;

  SB2017-3:  4.5kg;

  SB2017-4:  4.5kg;

  SB2017-5:  4.5kg;

  SB2017-6:  4.5kg

4.工作原理

SB2017均采用单独的镯环形空芯电感线圈,采取了严格的电磁屏蔽与密封措施。

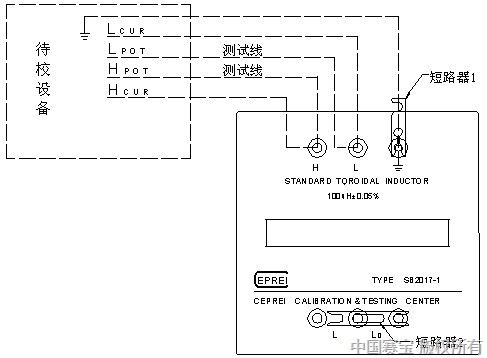

SB2017的面板上下两边分别设置了三个接线柱,上边三个为测试线接入端,下边三个接线柱为工作方式设置端(接线方式见下图)。









5.使用与维护

    5.1 本电感器应在参考条件下放置至少8小时后方能使用,禁止将电感器存放在低于0℃及高于40℃的环境中。

5.2 上图接线方式为三电极方式的短路状态,在测量电感之前,测量仪器必须在检定频率下校零,否则测量结果偏差较大。

5.2.1开路校零

           在测量线的高端与低端均不与被测电感器连接时,进行开路校零。

5.2.2短路校零

         将测量线的高端、低端及接地端分别接标准电感器“H”、“L”、“

”端,且短路器2处在右侧(L0位置),此时接线柱旋钮应旋紧,即可进行短路校零。

  5.2.3校零完成后,将短路器2移到左侧(L位置)并拧紧接线柱旋钮即可开始测试。

5.3 将短路器1连接到低端“L”即为二电极方式,测试步骤与三电极方式相同(见5.1~5.2)。

5.4 必须在3.5规定的检定频率或其它检定频率下使用。

5.5 接线方式必须与检定时的接线方式一致(出厂时一般按三电极定标)。如果按二电极使用,必须送到上级计量部门按二电极检定后方可使用,并使用证书值。

5.6 禁止随意拆下与移动电感器内的任一条引线,以免降低电感器的准确度。
